嶗應3022型煙氣操作指南

信息來源： TIME：2024-11-25 瀏覽：

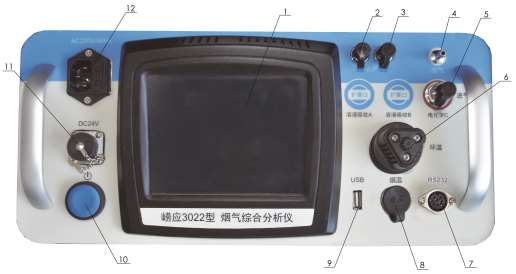

一、分析儀主機面板

1.顯示屏2.ΔP“﹢”接口3.ΔP“﹣”接口4.出氣口5.煙氣進氣口（電化學法）6.環境溫度傳感器

7.打印接口8.煙溫信號接口9.USB接口10.電源開關11.DC24V電源輸入接口12.AC220V電源接口

二、使用方法

1、采樣前準備：連接220V交流電源或24V直流電源，打開電源開關，檢查顯示屏、采樣泵等是否正常。若是24V 直流電源來源于便攜式充電電池組，請確保電池有足夠電量，以防使用過程中突然斷電。

2、開機：確認連接正常后，打開分析儀電源開關，分析儀進入初始狀態，并顯示版本號、出廠編號等信息，

3、開機后顯示主頁面，如下圖所示：

4、進入煙氣測量，如下圖

5、第一次測量的時候先煙氣校準，校準時間5-10分鐘左右后看傳感器數據變化，當O2濃度接近21%且基本不變，其他值都為零時點擊校準，如下圖：

6、將煙氣預處理器伸入被測煙道中，儲水瓶垂直向下，密封測量孔與煙氣預處理器的縫隙，確保不漏氣。執行“煙氣測量”菜單，進入煙氣測量狀態。分析儀實時顯示煙道中的氣體濃度。待顯示的數值趨于穩定后，點擊“記錄”。

7、煙氣濃度測量完畢后，將煙氣預處理器從煙道中取出，置于環境空氣中。執行“煙氣清洗”菜單，待O2濃度數值接近21%，其它各種煙氣濃度數值接近0，且基本不變時，返回上一級菜單。

三、維護及標定

在主菜單狀態，點擊“維護”菜單，進入密碼輸入界面，輸入密碼（出廠默認“1997”）后，按“OK”鍵進入維護主界面，點擊“系統標定”，“傳感器標定”進入傳感器標定界面，可對各煙氣傳感器進行標定。

四、安全保護及注意事項

1、分析儀外接電源時，應先確認外接電源為220V交流電，并可靠接通。

2、由于某種原因需要短時間內關閉電源并再次開機時，應在關閉電源至少5秒鐘后，才能再次開機。

3、使用中遇到分析儀故障，先按照“12 簡單故障及排除方法”進行檢修，若還不能排除，請及時聯系客服及維修人員。

4、使用過程中遇到突發事件，應先斷電處理。

5、高溫煙氣監測時，持煙氣預處理器的人員應配戴防燙手套，以防燙傷。

6、監測過程中應及時將測孔堵住，以防正壓煙道有害氣體噴出造成人身傷害，也防止對煙道內氣的擾動。

7、監測過程，各信號線的插拔需小心，防止損壞信號線或接頭。

五、分析儀簡單故障及排除方法

1、打開分析儀電源開關，顯示屏無顯示。可能原因：1）電源接觸不良 2）分析儀保險絲燒斷 3）分析儀內部電源線頭脫落4）顯示屏接觸不良。排除方法：1）可靠接通220V電源2）更換,1A保險絲 3）返廠維修

2、測量動壓為零或負值。可能原因：1）測量前未對壓力校零 2）皮托管接反 3）測量管路漏氣 4）校零時皮托管接嘴未懸空 5）壓力傳感器接觸不良或漏氣排除方法：1）懸空皮托管接嘴，重新校零 2）正確連接皮托管 3）尋找漏氣源堵漏或更換采樣管路4）懸空皮托管接嘴，重新校零 5）返廠維修
